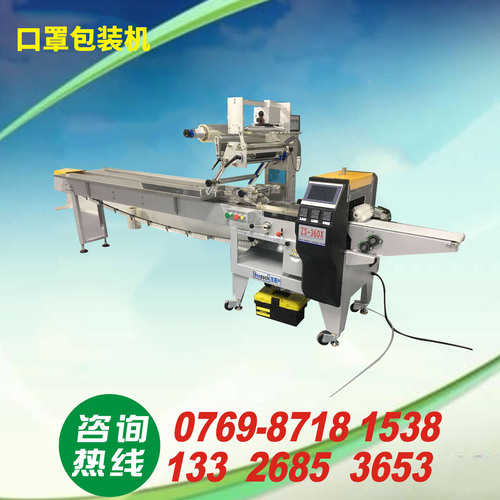

机型（Model）

ZS-360

薄膜宽度(Film width)

Max 360mm

制袋长度（Bag length）

80-1000mm

制袋宽度(Bag width)（空袋宽）

40-160mm

产品高度(Product height)

5-30mm

膜卷直径(Film roll diameter)

Max 300mm

包装速度(Packaging speed)

20-110bag/min

包装材料(Packaging materials)

OPP, OPP/PE, OPP/CPP

电源规格(Power)

220V,50/60Hz,5.4KW

机器尺寸(Machine size)

(L)4000×(W)930×(H)1370 mm

机器重量(Machine weight)

400Kg

SZ360 机型电气清单

序号

名称

规格

用量

1

常开按钮（绿色）

1

2

常开按钮（黄色）

1

3

急停开关（常闭）

1

4

常开按钮（绿色）

1

5

光电眼

KS-C2W 检测金色色标

百德利

1

6

接近开关

HTL-QO5N1E HWL

百德利

2

7

护指开关

LW26-25 GS-25/04-2 M1 方形面板 F 型手柄

长信

1

8

伺服驱动器

400W 驱动器 PSDP0422A9-N123-M069-LM-C30

库科自主研发

1

9

伺服驱动器

送料 400W 驱动器（模拟量）

库科自主研发

1

10

伺服驱动器

750W 切刀 PSDP0822A9-N123-M069-QD-C30

库科自主研发

1

11

伺服电机

400W 电机 60BL(2)B40-30H(ST)-P5-SC1

库科自主研发

2

12

伺服电机

750W 电机 80BL(2)B75-30H(ST)-P5-SC1

库科自主研发

1

13

触摸屏

F007繁易

1

14

小排气扇

DP200A 2123XSL SUNON

2

15

空气开关

DZ47-63-1P-3A

1

16

空气开关

DZ47-63-2P-16A

1

17

空气开关

DZ47-63-2P-25A

1

18

继电器

MY2NJDC 24V欧姆龙

1

19

继电器插座

PYF08A-E 配 MY2 用欧姆龙

1

20

直流稳压器

ABL2REM24015K施耐德

1

21

固态继电器

CR1S4440DZL桥顿

2

22

固态继电器

CR1S4440DRL桥顿

1

23

变压器

输入 220V 输出 130V 功率 70W阳汇

1

24

滤波器

CW4L2-20A-T凯力

1

25

电磁阀

4SV210-08-DC24V亚德客

1

26

二联体

GFC20008F1亚德客

1

27

温控表

XMTG-8181AM余姚

3
